Dubbla-Temperature Zones​ 5V100mA myntcellstestare

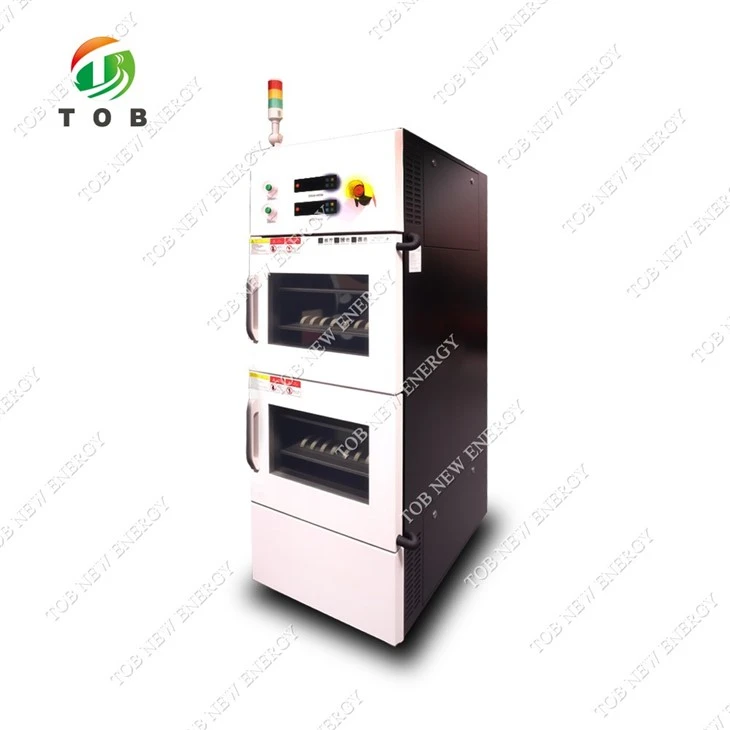

Dubbla-Temperature Zones 5V100mA Coin Cell Constant Temperature Tester

Produktmodell

TOB-200L2-5V100mA-160CH

Produktapplikation

Applikationsscenarier

Konstant temperaturtest av snap-på celler

Elektronik, elektriska apparater, instrumentering, material, halvledare och andra produktionsföretag utför konstanttemperaturtester på icke-antändliga och icke{1}}explosiva föremål

Miljöskydd, jordbruk och djurhållning, akvatiska forskningsinstitutioner och produktion för vattenanalys, bakterier, mögel, mikrobiell kultur, konservering, växtodling, avelstest konstant temperaturtest

Exempel på begränsningar

Denna testutrustning är förbjuden:

Test eller lagring av prover av brandfarliga, explosiva och flyktiga ämnen

Testning eller lagring av korrosiva materialprover

Test eller lagring av prover från starka elektromagnetiska källor

Testning och lagring av radioaktiva materialprover

Testning och förvaring av prover av mycket giftiga ämnen

Tester eller lagring av prover av ovanstående ämnen eller föremål under testning eller lagring

Volym, storlek och vikt

Nominell volym

100L×2 (volym av enkel temperaturzon 100L)

Innerlådans storlek

B500 mm×D500 mm×H400 mm (enkel temperaturzon)

Yttre mått

B600 mm×D950 mm×H1920 mm

Vikt

Ca 300 kg

Prestanda

Testmiljöförhållanden

Den omgivande temperaturen är +25 grad, den relativa luftfuktigheten är mindre än eller lika med 85 % och det finns inget prov i testkammaren (ingen belastning)

Testmetod

GB/T 5170.2-2017 Temperaturtestutrustning

Temperaturområde

0~60 grader

Temperaturfluktuationer

Mindre än eller lika med ±0,5 grader (ingen belastning, temperaturstabil)

Temperaturavvikelse

±2,0 grader (ingen belastning, temperaturstabil)

Uppvärmningstid

25 grader →60 grader Mindre än eller lika med 30 min (ingen belastning, genomsnittlig olinjäritet)

Kyltid

25 grader →0 grader Mindre än eller lika med 50 min (ingen belastning, genomsnittlig olinjäritet)

Strukturella egenskaper

Isoleringshöljestruktur

Ytterväggsmaterial: kallvalsad stålplåt av hög kvalitet, ytspraybehandling

Innerväggsmaterial: rostfri stålplåt SUS304

Isoleringsmaterial i lådan: polyuretanskum (isoleringstjocklek 50 mm)

Luftkonditioneringskanal

Axialflödesfläkt, värmare, förångare

Standardkonfiguration av testkammaren

Observationsfönster: fler-ihålig elektrisk värmefilm för uppvärmning mot-dimma observationsfönster (placerad på dörren)

Blyhål (med mjuk gummiplugg): φ50mm /2 (finns på baksidan av lådan)

Hjul: 4 (med bromsar)

Cellbricka: 2 lager av elektrisk isoleringscellbricka, bärande-(jämnt fördelat): 10 kg/lager

Belysning: LED-belysning

Kontrollpanel

Tryck på kontrollknappen

Luftkonditioneringsenhet

Värmerör i rostfritt stål

Värmestyrningsläge: kontaktlös periodisk pulsbreddsmodulering, SSR (solid state-relä)

Kylsystem

Kylkompressor

Helsluten kolvkompressor

Kylningsläge

Luft-kyld

Gasspjällsanordning

Kapillär

Kylmedel

R134a

Svetsprocess

Kväve-skyddad svetsning

Elektriskt styrsystem

Kontroller

LED digital display + pekknappskontroll

Inställningsmetod

Tryck på-nyckeltyp

Kontrollläge

Den forcerade cirkulerande ventilationen och temperaturbalanseringsmetoden. Styrsystemet styr värmarens effekt genom automatisk PID-beräkning enligt inställt temperaturvärde, för att uppnå dynamisk balans

Kommunikationsläge

Ethernet standardgränssnitt

Temperaturkontrollmodul

Oberoende forskning och utveckling (testad för hög- och lågtemperaturpåverkan, vibrationer och EMC-relaterad tillförlitlighetsprestanda)

Celltestutrustning och testsammankoppling

Testutrustning

5PCS BT-4032Q-5V100mA-HWX

Styrenhet

1 BT-4002-ZWJPLUS-HWX

Nätverksväxel

1

Säkerhetsskyddsanordning

Testbox

Läckageskydd, kortslutningsskydd och onormal drift av cirkulationsfläkt

Andra konfigurationer

Strömkabel

(En enkel-fas + skyddsjordkabel) (den specifika specifikationen väljs enligt kontraktskraven)

Totalt strömläckage brytare

Enfas + skyddsjordledning

Transport (testkammaren är integrerad och transporteras som en helhet)

Storlek

Maximal transportstorlek (exklusive förpackning): "se 4.3 Yttre mått"

Användningsvillkor: Användaren ska garantera följande villkor (installationen av strömförsörjningsledningar för utrustningen ska vara användarens ansvar)

Installationsplats

Marken är platt och planheten är mindre än 5 mm/2m

väl-ventilerad

Det finns inga starka vibrationer runt utrustningen

Det finns inget starkt elektromagnetiskt fält runt utrustningen

Det finns inga brandfarliga, explosiva, frätande ämnen och damm runt utrustningen

Det bör finnas lämpligt utrymme för användning och underhåll runt utrustningen. Det bör finnas utrymme för dörren till utrustningen att öppna och stänga normalt efter behag, och det bör inte finnas några andra föremål framför dörren till utrustningen

Miljöförhållanden

Temperatur: 5 grader ~35 grader; Relativ luftfuktighet: mindre än eller lika med 85%; Lufttryck: 86kPa~106kPa

Strömförsörjningsförhållanden

AC (220±22) V (50±0,5) Hz enfas + skyddsjordledning

Jordningsresistansen för den skyddande jordledningen är mindre än 4Ω

Strömförsörjning: Användaren måste konfigurera motsvarande kapacitet för luft eller strömbrytare för utrustningen på installationsplatsen, och denna strömbrytare måste levereras oberoende för användning av utrustningen

Strömförsörjningskapacitet: 2,5kW

Max ström: 14A

Andra

Att öppna dörren till testkammaren under testet kommer att orsaka temperaturfluktuationer i kammaren; om dörren öppnas upprepade gånger eller hålls öppen under en längre tid under testet, eller om provet avger fukt, kan det orsaka frost eller is på kylsystemets värmeväxlare och göra att den inte fungerar normalt

Cellspecifikationer och placeringsmetod

Cellspecifikation

Myntcell 5V100mA160CH

Cellplaceringsmetod

Fyra lager placeras, varje lager 40CH(kanal)
