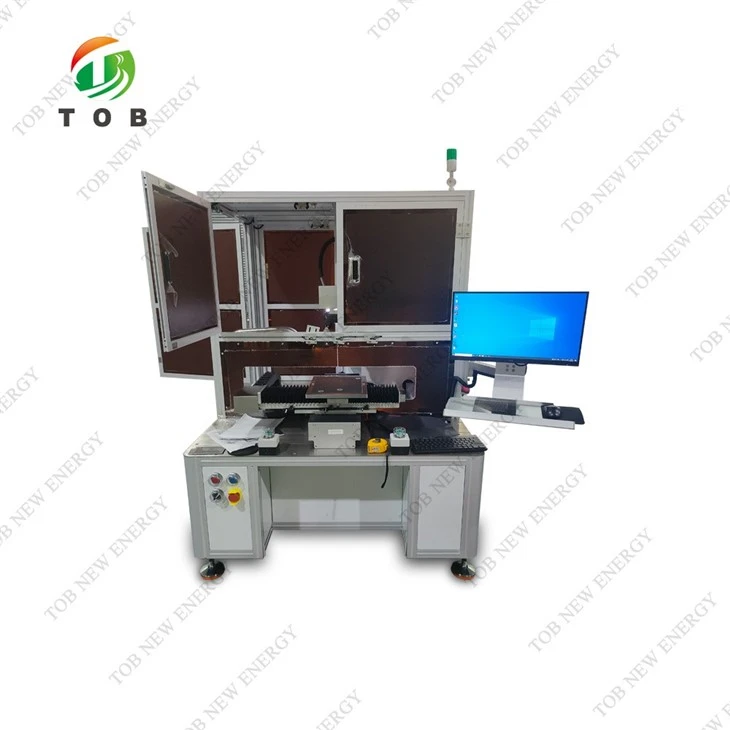

Semi-Auto Electrode Die Cutting Machine suppliers

Semi-automatisk elektrodskärmaskin

Modell:TOB-J300D-SD
Denna TOB-J300D-SD Semi-automatisk elektrodlasermatris-skärmaskin används främst för att skära den yttre formen av kraftlitiumbatterielektroder.

Skicka förfrågan

chatta nu

produkt introduktion

Semi-automatisk elektrodskärmaskin

Produktvideo

Specifikation

Denna TOB-J300D-SD Semi-automatisk elektrodlasermatris-skärmaskin används främst för att skära den yttre formen av kraftlitiumbatterielektroder.

Operatörer placerar manuellt elektroden på positioneringsplattformen. Ett vakuumsystem håller automatiskt och säkert elektroden på plats. Vid manuell aktivering av startknappen flyttar robotarmen automatiskt elektroden till laserskärningspositionen. Laserskärmaskinen skär automatiskt elektroden till önskad form. Robotarmen överför sedan den avskurna elektroden tillbaka till operatörsstationen, där operatören tar bort elektroden.

Utrustningsfunktioner

● Den här utrustningen är lämplig för produktion av små pilotlinjer, med kompakt yta och låg kostnad.

● Programvaran erbjuder enkel användning med en grafisk gränssnittsdesign, dynamiska simuleringsmöjligheter och snabba växlingar-justera helt enkelt motsvarande parametrar.

● Laserskärningsområdet har dammskydd med en oberoende dammuppsamlings- och återvinningsbox, som centralt samlar upp damm som genereras under laserskärning för att förhindra kontaminering av elektrodskivans ytor.

● Hög-kontinuerlig fiberlaser med kraftstabilitet<2%, paired with an independently developed high-speed galvanometer.

● Robotarmen använder servomotor-drivna hög-kulskruvar för transmission, vilket säkerställer hög precision och hastighet.

Anpassa till inkommande materialdimensioner och specifikationer

INGA.	Punkt	parameter
1	Maximala materialmått	300 mm × 300 mm (inklusive flikar)
2	Minsta materialmått	50 mm × 50 mm (inklusive flikar)
3	Materialtjocklek Mått	60–250 μm (keramiskt skikt måste skäras på katodelektroden)
4	Materialets dimensionsnoggrannhet	±1 mm

Tekniska specifikationer för utrustning

INGA.	Punkt	Parametrar	Anmärkning
1	Elektrodskivans längd	50-300 mm (inklusive flikar)
2	Elektrodskivans bredd	50-300 mm (inklusive flikar)
3	Laserskärhastighet	Större än eller lika med 200 mm/s
4	Elektrodskivans dimensionsnoggrannhet	±0,2 mm
5	Pärlfusion	Mindre än eller lika med 10μm
6	Värmeberörd zon	Mindre än eller lika med 120μm
7	Metallläckage	Mindre än eller lika med 50μm
8	Utrustningsljud	Mindre än eller lika med 75 dB (på 1 m avstånd från maskinen)
9	Strömförsörjning för utrustning	AC380V±5 %, trefas 50Hz
10	Utrustning luftkälla	Tryckluft 0,5-0,6 MPa
11	Utrustningsmått	Cirka. 1200×1200×1700 (huvudenhet)
12	Utseende färg	Standard Varmgrå 1C; färgkort krävs på kundens begäran
13	Utrustningens vikt	Cirka . 500 kg
14	Produktens avkastning	Större än eller lika med 99,5 %
15	Utrustningsutnyttjandegrad	Större än eller lika med 95 %
16	Driftsomgivningstemperatur	0-50 grader
